一、概述

推荐作为标准试验室检验设备

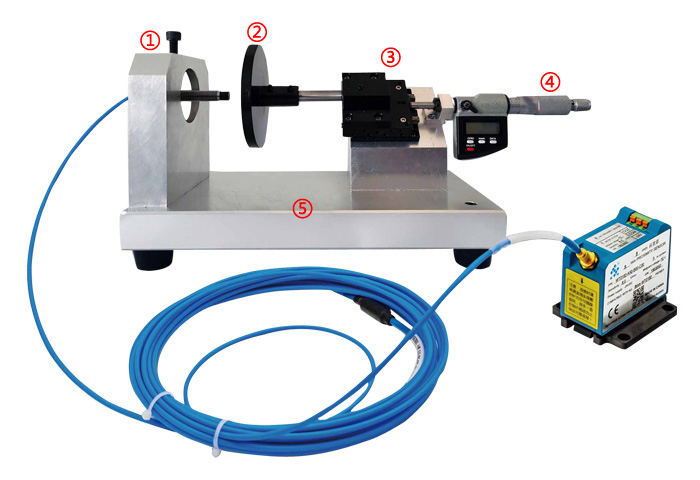

二、主要组成部分

①、探头夹具：有φ8，φ11，φ25三种规格可供选择。

②、测试盘：材料为45#钢，如为其它特殊材料，请订货时说明。

③、平移台

④、千分尺(0~25mm)

⑤、底座

注意：探头支架、中心架、微分表支架安装在底座导轨中，位置均可以自由调节。

三、校验步骤

1、选择与被测体材料相同的测试盘。

2、装好探头、微分表。

3、将直流稳压电源的供电电压调到传感器系统所需电压范围(-24V)

4、分别将稳压电源、数字万用表、探头接到前置器上。（如下图所示） （注意：如果有延长电缆,一定要将延伸电缆接上,否则会导致校验结果错误。）

5、旋转调节螺母，使探头与测试盘平面紧贴，再将探头头部与测试盘间距调到传感器线性起始距离。

6、打开电源，旋转调节螺母，以十分之一量程为间隔，改变探头与检测盘之间的距离，前置器输出电压值的变化应符合电涡流传感器输出特性表(即出厂校验单)的数据。

四、注意事项

◆ 由于具体测试条件的改变，输出电压值可能与校验单上的数值有些差异，但其灵敏度应基本不变(例：对于φ11mm电涡流传感器，当工作在线性区内，若每次改变1mm距离时，其灵敏度为4V/mm左右)。

◆ 对于校验架上的检测盘，应选用与被测面相同的材料(如：汽轮机主轴、风机主轴之类的材料)。也可采用碳素钢或合金钢等相近的材料，这些材料对电涡流传感器的输出灵敏度影响较小。禁止使用铸铁、铜或铝等材料做检测盘。对于检测盘的表面不可镀铬处理。
